Ürün Açıklaması

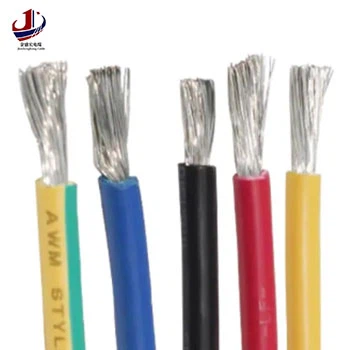

UL1672 Bağlantı teli, çeşitli elektronik ve elektrikli ekipmanların iç kablolamasında yaygın olarak kullanılan sağlam, emniyetli ve güvenilir bir güçlendirilmiş elektronik teldir.
Temel özellikler:
Anma sıcaklığı: 105 derece C
Anma gerilimi: 300V
İletkenler: tek veya telli kalay kaplı veya çıplak bakır
Yalıtım ve dış kaplama: çevre dostu polivinil klorür (PVC)
Alev geciktirici kalite: VW-1 ve CSA FT1, FT2
Renk:
Farklı uygulama senaryolarındaki renk kodlaması gereksinimlerini karşılamak için kahverengi, kırmızı, turuncu, sarı, yeşil, mavi, mor, gri, beyaz, siyah, sarı/yeşil vb. dahil olmak üzere çeşitli renk seçenekleri sağlayın.
Diğer bilgiler:
Referans standartları: UL758, UL1581 ve UL2556 standartlarıyla uyumludur.
İletken direnci: Spesifik direnç değeri tel çapına ve tel sayısına bağlı olarak değişir. Detaylı bilgi için lütfen ilgili ürün spesifikasyon tablosuna bakınız.

Teknik özellikler

Çift katmanlı yalıtım:ek elektriksel koruma ve dayanıklılık sağlar.
Çevre dostu malzemeler:Çevresel gereksinimleri karşılayan çevre dostu PVC kullanın.
Alev geciktirici performans:VW-1 ve CSA FT1, FT2 alev geciktirici testleri sayesinde yangın gibi olağanüstü durumlarda güvenliği sağlayın.

Uygulama senaryosu

Elektronik ve elektrikli ekipmanın iç bağlantı kabloları: elektronik ve elektrikli ekipmanın içindeki çeşitli kablolama gereksinimlerine uygundur.
Genel elektronik ve elektrikli ekipmanların iç kabloları: Yağlı ortamlara maruz kaldığında sıcaklık 60 dereceyi veya 80 dereceyi aşmayacaktır.

Hb77e3f2b1ed0487c8a9ee4b31d8b0c2cw

Şartname kağıdı

Kondüktör		Yalıtım Kalınlığı	Yalıtım Çapı	Ceket Çapı	Standart Kurulum		Maksimum 20 Derecede İletken Direnci
Tel Numarası	Satır numarası/Çap	Yalıtım Kalınlığı	Yalıtım Çapı	Ceket Çapı	Imparatorluk sistemi	Metrik sistemi	Maksimum 20 Derecede İletken Direnci
AWG	NO./mm	mm	mm	mm	Nokta/bobin	M/bobin	Ω/km
26	7/0.16	0.41	0.48	2.20	2000	610	150
24	11/0.16	0.41	0.61	2.30	2000	610	94.2
22	17/0.16	0.41	0.76	2.50	1000	305	59.4
20	26/0.16	0.41	0.94	2.70	1000	305	36.7
18	41/0.16	0.41	1.18	2.90	1000	305	23.2
16	26/0.254	0.41	1.50	3.20	1000	305	14.6

paket ve sevkiyat

H055ba532e4f64e17ab829cf10df79c4eS

H200842c28f8840429f5a0cf4790637ebf

SSS

S1: UL1672 Bağlantı Teli'nin iletken direnci nedir?
Cevap 1: UL1672 Bağlantı Teli'nin iletken direnci tel çapına ve tel numarasına göre değişir.

S2: UL1672 Bağlantı Teli hangi standartları karşılıyor?
A2: UL758, UL1581, CSA C22.2 No. 210.2

S3: UL1672 Bağlantı Kablosunun güvenliği nasıl sağlanır?
Cevap3: UL1672 Bağlantı Teli, yangın gibi olağanüstü durumlarda güvenliği sağlamak için UL VW-1 ve CSA FT1 dikey alev direnci testlerini geçmiştir. Bu arada, çift katmanlı yalıtım tasarımı ve çevre dostu PVC malzemesi de ek elektriksel koruma ve dayanıklılık sağlar.
